概述：

双相不锈钢（Duplex Stainless Steel，简称DSS），指铁素体与奥氏体各约占50%，一般较少相的含量最少也需要达到30%的不锈钢。在含C较低的情况下，Cr含量在18%~28%，Ni含量在3%~10%。有些钢还含有Mo、Cu、Nb、Ti、N等合金元素。该类钢兼有奥氏体和铁素体不锈钢的特点，与铁素体相比，塑性、韧性更高，无室温脆性，耐晶间腐蚀性能和焊接性能均显著提高，同时还保持有铁素体不锈钢的475℃脆性以及导热系数高，具有超塑性等特点。与奥氏体不锈钢相比，强度高且耐晶间腐蚀和耐氯化物应力腐蚀有明显提高。双相不锈钢具有优良的耐孔蚀性能，也是一种节镍不锈钢。

结构：

双相不锈钢由于具有奥氏体+铁素体双相组织，且两个相组织的含量基本相当，故兼有奥氏体不锈钢和铁素体不锈钢的特点。屈服强度可达400Mpa ~ 550MPa，是普通奥氏体不锈钢的2倍。与铁素体不锈钢相比，双相不锈钢的韧性高，脆性转变温度低，耐晶间腐蚀性能和焊接性能均显著提高；同时又保留了铁素体不锈钢的一些特点，如475℃脆性、热导率高、线膨胀系数小，具有超塑性及磁性等。与奥氏体不锈钢相比，双相不锈钢的强度高，特别是屈服强度显著提高，且耐孔蚀性、耐应力腐蚀、耐腐蚀疲劳等性能也有明显的改善。

分类：

-       第一类属低合金型，代表牌号UNS S32304（23Cr-4Ni-0.1N），钢中不含钼，PREN值为24-25，在耐应力腐蚀方面可代替AISI304或316使用。

-       第二类属中合金型，代表牌号是UNS S31803（22Cr-5Ni-3Mo-0.15N）,PREN值为32-33，其耐蚀性能介于AISI 316L和6%Mo+N奥氏体不锈钢之间。

-       第三类属高合金型，一般含25%Cr，还含有钼和氮，有的还含有铜和钨，标准牌号UNSS32550（25Cr-6Ni-3Mo-2Cu-0.2N），PREN值为38-39，这类钢的耐蚀性能高于22%Cr的双相不锈钢。

-       第四类属超级双相不锈钢型，含高钼和氮，标准牌号UNS S32750（25Cr-7Ni-3.7Mo-0.3N）,有的也含钨和铜,PREN值大于40,可适用于苛刻的介质条件,具有良好的耐蚀与力学综合性 能，可与超级奥氏体不锈钢相媲美。

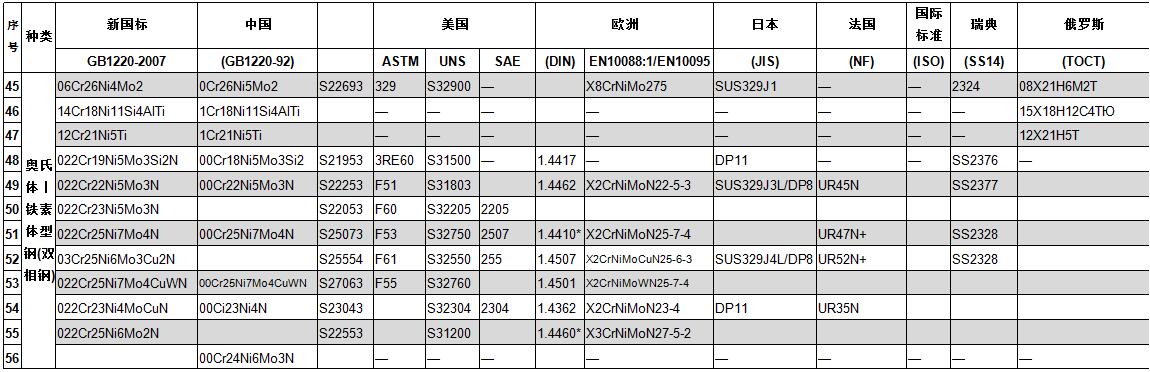

各国标准牌号对比：

以上对比表格PDF文件点击下载： 双相不锈钢国内外对比表
