产品名称:铁镍铬玻封合金4J6
牌 号:4J6
生产标准:YB/T5235-2005
浏览次数:49
  • 产品详细介绍
  • 技术参数

    4J6合金概述:
    4J6
    精密合金在20400温度范围内,具有与软玻璃相近的膨胀系数,用于与相应的软玻璃匹配封接。该类合金中含有铬,经氧化处理后,合金表面生成非常致密的氧化膜,与基体结合牢固,且与软玻璃浸润性好。因此,能获得高强度的封接面。是电真空工业中的重要封接结构材料。

    材料牌号:4J6精密合金
    俄罗斯牌号:H42X6
    美国牌号:42Ni-6Cr/Carpenter426/Sylvania4/Sealmet 4
    一、4J6精密合金概述:

    4J6
    精密合金在20400℃温度范围内,具有与软玻璃相近的膨胀系数,用于与相应的软玻璃匹配封接。该类合金中含有铬,经氧化处理后,合金表面生成非常致密的氧化膜,与基体结合牢固,且与软玻璃浸润性好。因此,能获得高强度的封接面。是电真空工业中的重要封接结构材料。
    1
    4J6精密合金材料牌号: 4J6
    2
    4J6精密合金相近牌号:俄罗斯牌号:H42X6,美国牌号:42Ni-6Cr
    3
    4J6精密合金材料的技术标准:
    4

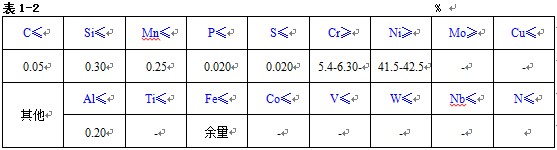

    4J6精密合金化学成分: 见表1-2


    二、4J6精密合金物理及化学性能:
    1
    4J6精密合金热性能:
    (1)
    4J6精密合金溶化温度范围:该合金的溶化温度约为1430℃
    (2)
    4J6精密合金热导率:见表2-1

    (3)4J6精密合金比热容:该合金的比热容约为504J/(kg?℃)
    (4)
    4J6精密合金线膨胀系数:标准规定的平均线膨胀系数见表2-2
    该合金的平均线膨胀系数见表2-34J6合金的膨胀曲线见图2-1



    24J6精密合金密度:见表2-1
    3
    4J6精密合金电性能:
    (1)
    4J6电阻率:见表2-1
    (2)
    4J6电阻温度系数:见表2-1
    4
    4J6精密合金磁性能:
    (1)
    4J6居里点:Tc=270℃
    (2)

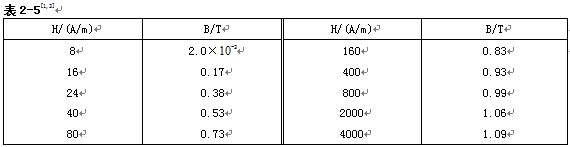

    4J6合金的磁性能:见表2-5
    4000A/m下,剩余磁感应强度Br=0.64T,矫顽力Hc=22.4A/m

    5
    4J6合金化学性能:合金在大气、淡水和海水中具有较好的耐腐蚀性;有良好的抗氢氟酸腐蚀性能。




    三、4J6精密合金力学性能:
    1
    4J6技术标准规定的性能:
    (1)
    4J6硬度:深冲态带材的维氏硬度应小于等于190。厚度不大于0.2mm时不作硬度试验。
    (2)
    4J6抗拉强度:金带材的抗拉强度应符合表3-1的规定。

    24J6室温及各种温度下的力学性能:
    (1)
    4J6硬度:合金带材(退火状态)的硬度见表3-2
    (2)
    4J6拉伸性能:合金(退火状态)在室温的拉伸性能见表3-2

    34J6弹性性能:J6弹性模量 E=147GPa


    四、4J6精密合金组织结构:

    1
    4J6相变温度。
    2
    4J6时间-温度-组织转变曲线。
    3
    4J6合金组织结构:该合金处于Fe-Ni-Cr三元相图的稳定奥氏体区域。合金为单相奥氏体组织。
    4
    4J6晶粒度:
    标准规定,合金深冲态带材的晶粒度应不小于7级,小于7级的晶粒度不得超过面积的10%。厚度小于0.13mm的带材估计平均晶粒度时,沿带材厚度方向晶粒个数应不少于8个。应变率为60%70%1mm厚的带材,在表4-1所示温度下退火,空冷后,按YB 027-1992进行晶粒度评级,结果见表4-1



    五、4J6精密合金工艺性能与要求:
    1
    4J6精密合金成形性能:该合金具有良好的冷、热加工性能,可制成各种复杂形状的零件。4J6、合金的热加工温度在1160℃左右。该合金应避免在含硫气氛中加热。当带材冷应变率大于70%时,退火后会引起塑性各向异性[6]
    2
    4J6精密合金焊接性能:该合金可采用电弧焊、氧乙炔焊。在预氧化处理后,特别在与玻璃封接后,很难进行电阻焊。该合金与玻璃封接前应进行预氧化处理。
    3
    4J6精密合金零件热处理工艺:热处理可分为:消除应力退火、中间退火、预氧化处理。
    (1)
    、消除应力退火:为消除零件在机械加工后的残存应力,要进行消除应力退火:零件在保护气氛中加热到470540℃,保温12h,炉冷或空冷。
    (2)
    、中间退火: 为消除合金在冷轧、冷拔、冷冲压过程中引起的加工硬化现象,以利于继续加工。工件需在保护气氛中加热到800900℃,保温20min,炉冷或空冷。
    (3)
    、预氧化处理:为使合金表面生成一层厚度均匀、致密的氧化膜,该氧化膜与基体结合牢固,且能很好地与熔融的玻璃浸润。零件在饱和湿氢中,加热到11501250℃,保温3050min,空冷。零件的增重在0.20.4mg/cm2范围为宜。
    4
    4J6精密合金表面处理工艺:表面处理可采用喷砂、抛光、酸洗。合金在封接前可在乙酸+硝酸或乙酸酐+盐酸中酸洗。
    5
    4J6精密合金切削加工与磨削性能:该合金切削加工特性和奥氏体不锈钢相似。加工时采用高速钢或硬质合金刀具,低速切削加工。切削时可使用冷却剂。该合金磨削性能良好。
