高温耐蚀合金-西安镭鹏金属材料有限公司

产品中心

高温耐蚀合金

首页 >> 高温耐蚀合金

产品名称：美系高温合金INCONEL600
牌号：Inconel600
生产标准：ASTM ,SAE AMS
浏览次数：551

邮件询价

产品详细介绍
技术参数

概述：

600 合金是一种镍铬铁系镍基耐蚀耐热合金。该合金具有以下特性：

● 很好的耐还原、氧化、氮化介质腐蚀性能

● 在室温及高温时有很好的耐应力腐蚀开裂性能

● 很好的耐干燥氯气和氯化氢气体腐蚀性能

● 650℃下具有较高的强度，成型好，易于焊接；空气中，最高使用温度达1175℃

应用范围：

● 石油化工生产中的蒸发罐、酸和碱工业用机器，催化再生器

● 热处理炉中曲颈瓶及部件，尤其是在碳化和氮化气体中

● 核反应堆发电设备、热交换器

● 抗氯气和氟气腐蚀：有机或无机氯化物和氟化物的生产

● 氯气法制二氧化钛

● 腐蚀性碱金属的生产和使用领域，特别是使用硫化物的环境

● 抗氟化氢腐蚀：铀氧化转换为六氟化物

● 抗氯气、氯化氢、氧气和碳化腐蚀：氯乙烯单体生产

● 侵蚀气体中的热电偶套管

● 喷气发动机部件、涡轮喷气发动机的补燃部件

● 其他在高温下使用的部件

Inconel合金系列

合金牌号	主要化学成分	主要用途
600 （NS312）	Ni>72.0, 14.0<Cr<17.0, 6.00<Fe<10.00, C<0.15, Mn<1.00, S<0.015, Si<0.5, Cu<0.50	航空发动机零部件，腐蚀性碱金属的生产和使用领域，特别是含硫化物的环境
601 （NS313）	58.0<Ni<63.0, 21.0<Cr<25.0, Fe bal, 1.0<Al<1.7, C<0.10, Mn<1.0, S<0.015, Si<0.5, Cu<1.0	高温和腐蚀环境下常用的金属材料，抗高温氧化能力尤为突出
601GC	58.0<Ni<63.0, 23.0<Cr<25.0, Fe bal, 0.8<Al<1.7, 0.07<Zr<0.25, 0.02<N<0.07, 0.03<C<0.08, Mn<1.0, S<0.015, Si<1.0, Cu<1.0	高温和腐蚀环境下常用的金属材料，抗高温氧化能力尤为突出
603XL	Ni bal, 15<Cr<23, Mo<4.0, Ti<0.5, Al<0.5, C<0.30, Mn<0.3, Si<2.0, Cu<1.0, RE<0.1	抗高温氧化和氮气，高的机械性能而且易于成型，制造和焊接
617	Ni>44.5, 20.0<Cr<24.0, 10.0<Co<15.0, 8.0<Mo<10.0, 0.8<Al<1.5, Fe<3.0, 0.05<C<0.15, Mn<1.0, S<0.015, Si<1.0, Ti<0.6, Cu<0.50, B<0.006	热强性能好，抗高温氧化，能在很宽的范围内防腐，易于成型焊接
625 （NS336）	Ni>58.0, 20.0<Cr<23.0, Co<1.0, 8.0<Mo<10.0, 3.15<Nb(Ta)<4.15, Al<0.40, Fe<5.0, C<0.10, Mn<0.50, S<0.015, P<0.015, Si<0.50, Ti<0.40	机械性能好，易于成型，极佳的抗腐蚀能力
625LCF	Ni>58.0, 20.0<Cr<23.0, Co<1.0, 8.0<Mo<10.0, 3.15<Nb(Ta)<4.15, Al<0.40, Fe<5.0, C<0.03, Mn<0.50, S<0.015, P<0.015, Si<0.15, Ti<0.40, N<0.02	比625更能抗疲劳
686	Ni bal, 19.0<Cr<23.0, 15.0<Mo<17.0, 3.0<W<4.4, 0.02<Ti<0.25, Fe<2.0, S<0.02, C<0.01, Mn<0.75, Si<0.08, P<0.04	化学，排污，造纸等工业中腐蚀性介质的侵蚀
690 （NS315）	Ni>58.0, 27.0<Cr<31.0, 7.0<Fe<11.0, C<0.05, Mn<0.50, S<0.015, Si<0.50, Cu<0.50	主要用于压水堆核电站蒸汽发生器传热管材料
693	Ni bal, 27.0<Cr<31.0, 2.5<Fe<6.0, 2.5<Al<4.0, 0.5<Nb<2.5, S<0.01, C<0.15, Mn<1.0, Si<0.08, Ti<1.0, Cu<0.5, Si<0.5	抗化学和石化工业中金属粉末及抗氧化和硫化及其他高温腐蚀
706	39.0<Ni(Co)<44.0, 14.50<Cr<17.5, Fe bal, 2.5<Nb(Ta)<3.3, 1.5<Ti<2.0, Al<0.4, C<0.06, Cu<0.30, Mn<0.35, S<0.015, Si<0.35, P<0.020, B<0.006, Co<1.00	机械性能高，且易于成型制造，用于航空工业
718	50.00<Ni(Co)<55.00, 17.00<Cr<21.00, Fe bal, 4.75<Nb(Ta)<5.50, 2.80<Mo<3.30, 0.65<Ti<1.15, 0.20<Al<0.80, Co<1.00, C<0.08, Mn<0.35, S<0.015, Si<0.35, P<0.015, B<0.006, Cu<0.30	用于液体燃料火箭，航空器涡轮引擎，低温箱
718SPF	50.00<Ni(Co)<55.00, 17.00<Cr<21.00, Fe bal, 4.75<Nb(Ta)<5.25, 2.80<Mo<3.30, 0.65<Ti<1.15, 0.20<Al<0.80, Co<1.00, C<0.05, Mn<0.35, S<0.002, Si<0.35, P<0.015, B<0.006, Cu<0.30, N<0.01	718的超塑形版
725	55.0<Ni<59.0, 19.0<Cr<22.50, Fe bal, 2.75<Nb<4.0, 7.0<Mo<9.5, 1.0<Ti<1.7, Al<0.35, C<0.03, Mn<0.35, S<0.010, Si<0.20, P<0.015, N<0.01	用于对机械性能和腐蚀能力都有较高要求的领域，用于海洋工程等
740	Ni bal, Cr 25.0, Co 20.0, Fe 0.7, Al 0.9, Nb 2.0, C 0.03, Mn 0.30, Si 0.5, Ti 1.8, Mo 0.5	用于先进的锅炉热水管，柴油机排气阀
751	Ni(Co)>70.0, 14.0<Cr<17.0, 5.0<Fe<9.0, 2.0<Ti<2.6, 0.9<Al<1.5, 0.7<Nb(Ta)<1.2, C<0.10, Mn<1.0, S<0.01, Si<0.5, Cu<0.5	抗高温气体氧化，含硫含硼含氯气体
783	2.5<Cr<3.5, 26.0<Ni<30.0, 24.0<Fe<27.0, 2.5<Nb<3.5, 5.0<Al<6.0, Co bal, 0.003<B<0.012, C<0.03, Mn<0.50, Si<0.50, P<0.015, S<0.005, 0.1<Ti<0.4, Cu<0.50	低热膨胀率，极好的抗氧化力
X-750	Ni(Co)>70.00, 14.0<Cr<17.0, 5.0<Fe<9.0, 2.25<Ti<2.75, 0.40<Al<1.00, 0.70<Nb(Ta)<1.20, Mn<1.00, Si<0.50, S<0.01, Cu<0.50, C<0.08, Co<1.00	燃气轮机，旋翼桨叶，轮胎，螺钉等

高温合金 600

UNS N06600

商品名：Inconel 600

概述：

600 合金是一种镍铬铁系镍基耐蚀耐热合金。该合金具有以下特性：

● 很好的耐还原、氧化、氮化介质腐蚀性能

● 在室温及高温时有很好的耐应力腐蚀开裂性能

● 很好的耐干燥氯气和氯化氢气体腐蚀性能

● 650℃下具有较高的强度，成型好，易于焊接；空气中，最高使用温度达1175℃

化学成分 ASTM/ASME UNS N06600

常温机械性能（退火态）

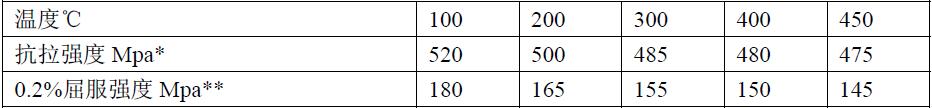

高温机械性能（退火态）

物理性能

密度：8.4g/cm3 熔点：1370-1425℃

耐腐蚀性能

N06600 合金对于各种腐蚀介质都具有耐腐蚀性。因含有铬的成分，所以在氧化条件下比纯镍（合金200/201）具有更好的耐腐蚀性。同时，含有大量的镍成分，使该合金在还原条件和碱性溶液中具有很好的耐腐蚀性。此外，具有很强的耐应力腐蚀开裂性能。

在乙酸、醋酸、蚁酸、硬脂酸等有机酸中有很好的耐蚀性，在无机酸中具有中等的耐蚀性。在核反应堆中一次和二次循环使用的高纯度水中具有很好的耐蚀性。可抗干氯气和氯化氢的腐蚀，使用温度达650℃。

高温下，该合金的退火态和固溶态在空气中具有很好的抗氧化剥落性和高强度，在连续的空气氧化环境下可耐1100℃高温。不含钍（ionium）的还原气体（H2或CO）中，可以耐1150℃高温。含钍（ionium）的氧化性气体中，如含亚硫酸气体的空气中可以使用到815℃为止。但在含有硫化氢的还原气体中，其上限温度为535℃。另外，在550~750℃的高温环境中不会脆化。

可抵抗氮、氢、氨气和渗碳气体。虽然对湿氯气、溴气较弱，但对高温下的氯化氢及氯气的处理很有效，氯化氢可达540℃，氯化气至510℃可使用。但在氧化还原条件交替变化时，会受到部分氧化介质（如绿色死亡液）的腐蚀。
