概述:
高饱和磁感应强度软磁合金 牌号:1J22
1J22相近牌号 50КФ(俄罗斯),Permendur(英国),Supermendur(美国),HiperCo50(美国)。
产品特点:
具有较高的饱和磁感,高的饱和磁致伸缩,较高的居里温度及较高的机械强度。
产品用途:
普通和超导磁体用的电磁铁极头、小型电源变压器、扼流圈、磁放大器的铁芯、航空马达和发电机的转子和定子、电话振动片、磁致伸缩换能器和超声波发生器的振子、航空功率变压器、和打印关头等。
铁钴钒合金1J22 用途: 有高饱和磁感应强度;适用于制造要求体积小、重量轻的飞行器及仪器仪表元件。 在现有软磁材料中该合金的饱和磁感应强度最高(2.4T),居里点也很高(980℃),饱和磁致伸缩系数最大(60~100×10-6)。由于饱和磁感应强度高,在制作同等功率的电机时,可大大缩小体积,在作电磁铁时,在同样截面积下能产生大的吸合力。由于居里点高,可使该合金能在其他软磁材料已经完全退磁的较高温度下工作,并保持良好的磁稳定性。
相近牌号 美国:Supermendur,Hiperco50 英国:Permendur 俄:50КФ
1J22合金的牌号和化学成分:
牌号
化学成分(质量分数)(%)
C≤
Mn≤
Si≤
P≤
S≤
Cu≤
Ni≤
Co
V
Fe
1J22
0.04
0.30
0.020
0.20
0.50
49.0~51.0
0.80~1.80
余量
合金的物理性能:
电阻率/(μΩ·m)
密度/(g/cm3)
居里点/°C
饱和磁滞伸缩系数/(×10-6)
抗拉强度/MPa
冷硬态
软态
0.40
8.20
980
60~100
1325
490
合金的磁性能:
成品种类
在不同磁场强度(A/m)时的磁感应强度/T≥
矫顽力Hc/(A/m)≤
B400
B800
B1600
B2400
B4000
B8000
冷轧带材
1.70
1.90
2.00
2.10
2.20
2.25
110
冷拉丝材、热锻(轧)扁材和棒材
1.60
1.80
2.05
2.15
144

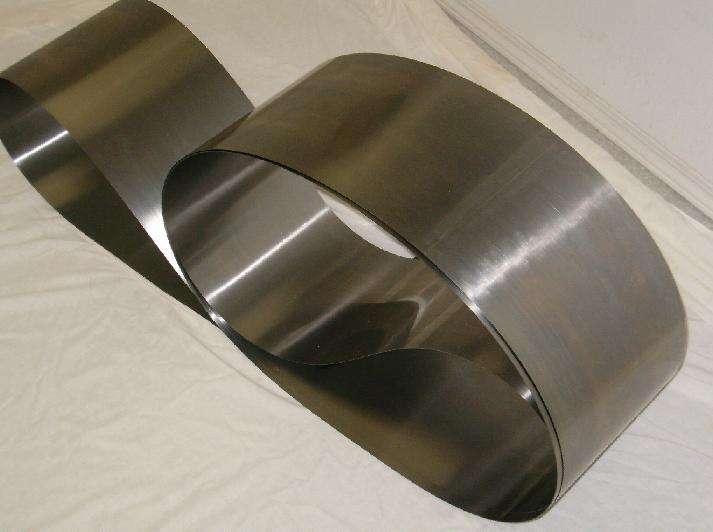

可供规格:
热轧板、圆棒、方棒、冷拉丝、带、环件、异型材、零件
